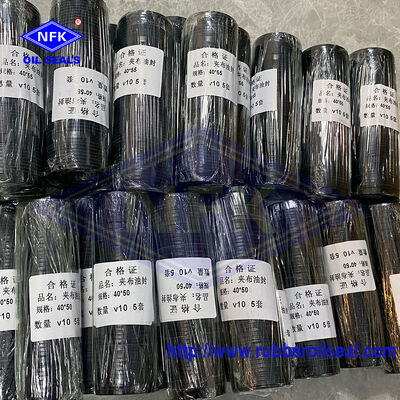

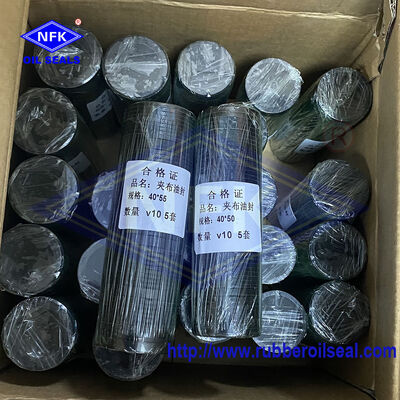

중국 제조 수압 V 포장 40x50 크기 PVP-040K 모델 착용 내성 Vee 팩 봉인 수압 실린더 피스톤 막대 서비스

당사의 V-Seal V-Packing 40x50은 안정적인 유압 실린더 피스톤 로드 씰링이 필요한 다양한 산업 분야, 특히 고압, 동적 모션 및 열악한 작업 환경에서 널리 사용됩니다. 주요 애플리케이션 시나리오는 다음과 같습니다.

• 건설기계: 굴착기, 크레인(텔레스코픽 트럭 크레인), 로더, 불도저 및 기타 건설 장비의 유압 실린더로 씰이 고압, 잦은 왕복 운동 및 먼지 오염을 견뎌야 합니다.
• 산업기계: 공작기계, 프레스, 사출성형기, 컨베이어 장비의 유압 시스템으로 누유 없는 작동과 안정적인 시스템 압력을 보장하여 생산 효율성을 향상시킵니다.
• 광산 기계: 광산용 트럭, 파쇄기, 굴착 장비의 유압 실린더로 고압, 마모가 심하고 먼지가 많은 작업 조건에 적응하여 유지 관리 빈도와 가동 중지 시간을 줄입니다.
• 농업 기계: 트랙터, 수확기, 농업 장비의 유압 시스템은 온도 변화와 실외의 열악한 환경을 견디며 농사철 동안 안정적인 작동을 보장합니다.
• 기타 유압 장비: V-seal 패킹이 필요한 유압 펌프, 밸브 및 기타 유압 부품으로 단동 및 복동 실린더와 모두 호환되어 다양한 씰링 솔루션을 제공합니다.

적용 대상: PVP 시리즈 V-패킹 오일 씰, 유압 실린더 피스톤 로드/플런저용 V형 조합 씰, 재질: 천 강화 고무, 내마모성 및 고압 저항성

1. 도구 및 액세서리

완전한 V-패킹 조합 씰 세트(V-패킹 메인 씰, 서포트 링, 리테이닝 링, 압력 링), 400# 고운 사포, 물 없는 청소 오일, 보풀 없는 천, 플라스틱 설치 슬리브, 고무 망치, 그리스(유압 시스템용 고압 저항 그리스), 캘리퍼, 장갑

2. 공작물 검사

피스톤 로드/플런저 표면: 버, 긁힘, 녹 또는 찌그러짐이 없습니다. 작은 흠집은 고운 사포로 부드럽게 닦아야 합니다.

씰링 홈: 쇠가루, 오래된 씰 링 잔여물, 기름 얼룩을 제거합니다. 홈 가장자리를 모따기하여 날카로운 가장자리를 제거합니다(날카로운 가장자리는 천으로 강화된 씰을 절단합니다).

모델 확인: 사양 40*50, 모델 PVP-040K, 완전한 V-패킹 조합 씰 세트를 확인합니다. 원단 강화 부분은 갈라짐이나 원단 벗겨짐, 경화된 손상 없이 완전합니다.

피스톤 로드와 씰링 홈을 세척유로 철저히 헹구고 천으로 닦아서 금속 부스러기가 남지 않도록 합니다.

V형 직물 강화 씰 전체의 내부 및 외부 표면에 고압 그리스가 고르게 도포되어 V형 개구부의 내부가 완전히 포화되도록 합니다.

홈의 내벽에 얇은 그리스 층을 도포하여 압착을 용이하게 하고 건조 마찰로 인해 직물 층이 찢어지는 것을 방지합니다.

V자 모양의 씰 개구부가 유압 매체 측(실린더 내부/작동유 쪽)을 향하고 있습니다.

내부에서 외부로 전체 조립 순서(피스톤 로드에서 실린더 홈 방향):

• 경질 플라스틱/PTFE 고정 링(압출 방지 링)
• 최초의 V자형 직물강화 오일씰(작동유를 향한 V자형 개구부)
• 중간 지지 스페이서 링
• 두 번째 V자형 직물 강화 오일 씰(동일한 방향을 향한 V자형 개구부, 양쪽 모두 유압 쪽)
• 압력 링(홈 단차에 맞는 등받이 링)

중요: 모든 V형 직물 강화 씰의 V형 개구부... V형 개구부는 가압된 오일이 있는 측면을 향해야 합니다. 역방향으로 설치하면 직접적인 오일 누출과 빠른 마모가 발생합니다.

조립된 씰을 피스톤 로드에 가볍게 삽입하고 씰링 홈에 천천히 밀어 넣습니다.

동일한 크기의 플라스틱 설치 슬리브를 사용하여 밀봉 단면을 덮습니다. 섬유 강화 오일 씰을 망치로 직접 두드리지 마십시오. (천이 갈라지거나 박리되기 쉽습니다.)

고무 망치로 슬리브를 고르게 두드려 씰 전체를 기울이거나 비틀거나 뒤집지 않고 홈에 평평하게 밀어 넣습니다.

압입 후 피스톤 로드를 수동으로 회전시켜 걸림, 씰 들림 및 국부적인 압축 변형을 확인하십시오.

전체적으로 동심원을 유지하면서 피스톤 로드를 실린더 안으로 천천히 밀어 넣습니다. V자 모양의 천으로 보강된 립을 기울이거나 긁지 마십시오.

일관된 힘을 보장하고 일방적인 압축으로 인한 씰 파손을 방지하려면 엔드 캡 볼트를 대각선으로 균일하게 조이십시오.

무부하 압력 테스트: 낮은 압력에서 작동유를 주입하고 씰에서 오일 누출이나 떨어지는 것을 관찰합니다.

사용압력을 점차적으로 정격압력까지 높이고 10분간 방치한 후 다시 점검하십시오. 누출이 없으면 성공적인 설치를 나타냅니다.

• V자 모양의 천을 드라이버나 금속 도구로 들어 올리거나 누르지 마세요. 직물 섬유층이 손상되면 급속한 누출이 발생합니다.
• 홈에 모따기나 버가 없으면 직접 설치하지 마십시오. 날카로운 모서리로 인해 직물 고무가 절단됩니다.
• V형 씰은 혼합하거나 반대로 설치할 수 없습니다.
• 씰이 건조한 상태에서 윤활 없이 강제로 조립하면 립이 쉽게 찢어질 수 있습니다.
• 여러 개의 V자형 패브릭 씰을 동일한 방향으로 설치해야 합니다. V 입은 서로 반대편에 있을 수 없습니다.
• 보관 중에는 직사광선에 노출되거나 오일 부식을 피하십시오. 경화되거나 박리된 직물은 폐기하고 교체해야 합니다.

• 사소한 오일 누출:씰이 거꾸로 설치되어 있고 V 입구가 잘못된 방향을 향하고 있습니다.
• 현지 기름 방울:홈에 버가 생기고, 설치가 기울어지고, 직물 립이 손상되었습니다.
• 고압, 대량 오일 누출:돌출을 방지하기 위한 고정 링이 없고 지지 링이 없습니다.
• 단기 급속 마모:윤활유가 도포되지 않았으며 피스톤 로드 표면에 긁힘이 있습니다.

1. 합리적인 가격, 제품군, 빠른 배송까지.
2. 제품 사양은 30,000여종 이상 보유하고 있으며 5,000만개 이상 보유하고 있습니다.
3. 엔지니어를 위한 전문 기술 및 서비스를 고객에게 제공합니다.
4. 씰을 제공할 수 있는 것은 고객에게 다양한 씰링 솔루션을 제공합니다.

우리는 빠른 배송을 보장하고 긴급한 요구 사항을 충족하기 위해 표준 V99F JIS B2403 V-Seal V-Packing의 대규모 재고를 유지합니다. 당사의 재고 및 배송 시간 세부 사항은 다음과 같습니다.
- 재고상태 : 재고가 있어 즉시 출고가 가능합니다. 우리는 실시간으로 재고를 업데이트합니다. 주문 수량이 현재 재고를 초과하는 경우 즉시 생산을 준비하며 생산 주기는 표준 제품의 경우 영업일 기준 3~5일이 소요됩니다.

- 배달 시간:


- 50개 이하 주문 시: 결제 확인 후 영업일 기준 2~3일 이내에 배송됩니다.

- 100~500개 주문 시: 결제 확인 후 영업일 기준 5~7일 이내에 배송됩니다.

- 500개 이상의 주문 또는 맞춤 주문의 경우: 생산 완료 후 영업일 기준 15일 이내에 배송됩니다(생산 주기는 맞춤 요구 사항에 따라 다름).

- 배송 방법 : 해외 물류업체(DHL, FedEx, UPS, TNT, EMS)와 협력하여 빠르고 안정적인 배송 서비스를 제공합니다. 귀하의 필요에 따라 배송 방법을 선택할 수 있습니다:


- 특급 배송(DHL/FedEx/UPS/TNT): 대부분의 국가 및 지역까지 영업일 기준 3~7일이 소요되며 긴급 주문에 적합합니다.

- 항공 화물: 영업일 기준 7-10일이 소요되며, 특급 배송보다 저렴한 비용으로 대량 주문에 적합합니다.

- 해상 운송: 영업일 기준 20-35일, 가장 낮은 운송 비용으로 대량 주문에 적합합니다.

- 배송비: 배송비는 주문 수량, 배송 방법, 도착 국가/지역에 따라 다릅니다. 우리는 귀하가 주문한 후 가장 경쟁력 있는 배송 견적을 제공할 것입니다. 필요한 경우 원하는 운송업체를 이용할 수도 있습니다.

- 추적정보 : 배송 후 이메일이나 메시지를 통해 추적번호를 보내드리며, 안전하게 배송될 때까지 실시간으로 패키지 상태를 추적하실 수 있습니다. 또한 배송 진행 상황을 추적하고 적시에 물류 문제를 해결해 드리겠습니다.
